Các mẫu test như Benchy là công cụ tuyệt vời để kiểm tra cài đặt máy in 3D và xác định các vấn đề tiềm ẩn. Mỗi mẫu test được thiết kế để kiểm tra các chức năng khác nhau của máy in, chẳng hạn như cài đặt rút dây (retraction), khả năng bắc cầu (bridging), hay góc vươn (overhang angles). Việc kiểm tra đa dạng các bản in này cho phép bạn hiểu rõ cách máy hoạt động trong nhiều tình huống khác nhau.
Việc luân phiên giữa các mẫu test cũng giúp bạn phát hiện những chi tiết hiệu chuẩn nhỏ, như độ chính xác của bản in và độ linh hoạt của các khớp nối. Điều này giúp quá trình khắc phục sự cố trở nên dễ dàng hơn nhiều, vì bạn có thể nhanh chóng sửa chữa vấn đề thay vì bị sa lầy vào những bản in phức tạp bị lỗi. Khi bạn thử nghiệm các mẫu test này, bạn sẽ nhận thấy những thay đổi nhỏ trong cài đặt phần mềm cắt lát (slicer settings) hoặc phần cứng máy in có thể tạo nên sự khác biệt lớn.
9 Mẫu Test Quan Trọng Giúp Tối Ưu Máy In 3D
1. Cali Cat: Kiểm tra cơ bản và độ bám dính bàn in
Cali Cat là một mẫu nhỏ có thể cho bạn biết máy in của mình xử lý các vùng vươn (overhangs), chi tiết và độ bám dính bàn in (bed adhesion) tốt đến mức nào. Mẫu này in nhanh, giúp bạn nhanh chóng xem xét liệu máy in có vấn đề gì về độ bám dính của bàn in hay không. Nếu bạn thấy các vấn đề nhỏ như in bắc cầu kém (bridging) hoặc góc bị cong vênh (curled corners), bạn có thể khắc phục chúng bằng cách thay đổi cài đặt làm mát (cooling) hoặc lớp đầu tiên (first-layer settings).
Mẫu Cali Cat tuy nhỏ nhưng có một số đặc điểm quan trọng cần kiểm tra, chẳng hạn như hiện tượng “râu” (stringing) giữa tai hoặc đuôi. Để khắc phục điều này, bạn có thể điều chỉnh khoảng cách rút dây (retraction distance) hoặc tốc độ quạt (fan speed). Một mẫu Cali Cat được in ra mịn màng và chính xác cho thấy máy in của bạn đã sẵn sàng cho những bản in lớn hơn và phức tạp hơn.
Thiết kế dễ sử dụng của Cali Cat cho phép bạn thấy cách máy in của mình xử lý các vùng vươn khi bạn thử nghiệm các loại sợi in (filaments) hoặc cài đặt slicer khác nhau. Ví dụ, nếu bạn thấy các lớp bị chảy xệ quanh cằm mèo, bạn có thể giảm tốc độ in hoặc cải thiện khả năng làm mát. Bằng cách thử nghiệm những thay đổi này trên một mẫu nhỏ, bạn có thể tránh các vấn đề khi in các bộ phận lớn hơn trong tương lai.
2. Khối XYZ: Tinh chỉnh độ chính xác kích thước và tỷ lệ

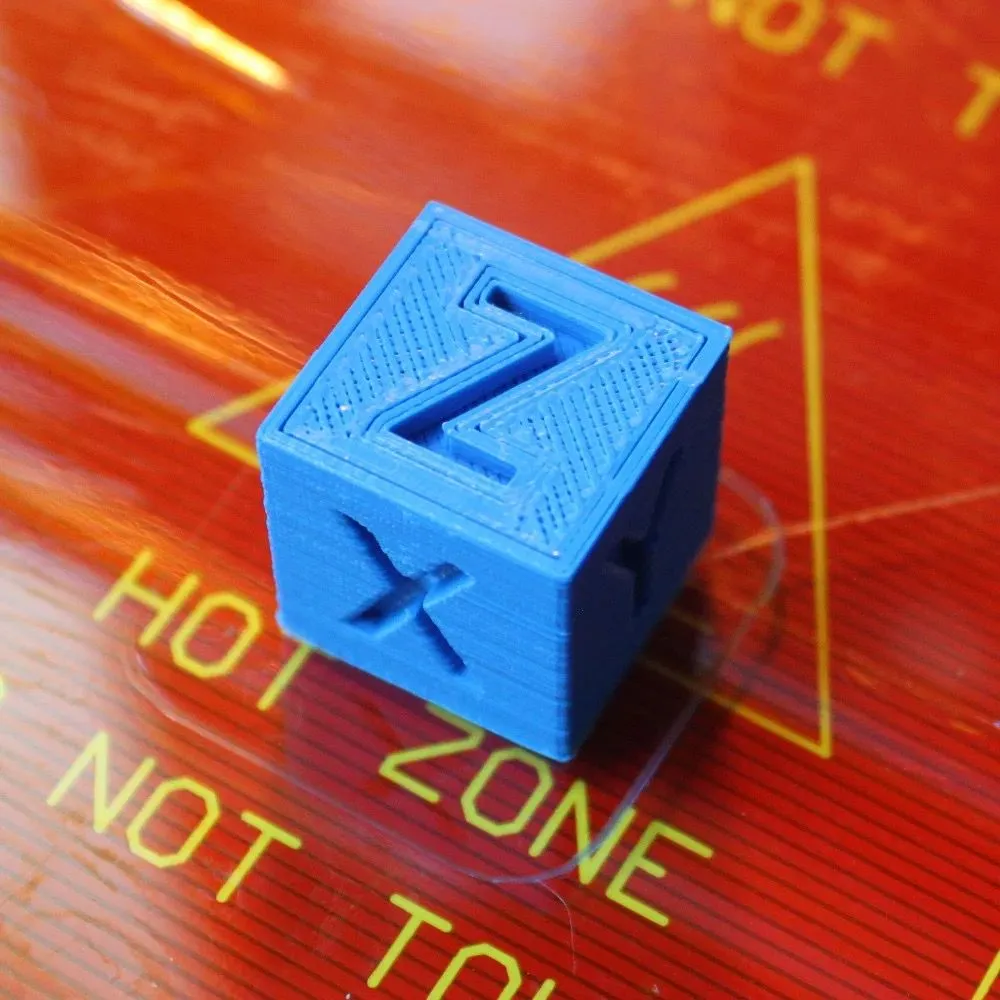

Mẫu khối XYZ kiểm tra độ chính xác kích thước máy in 3D
Khối hiệu chuẩn XYZ (XYZ calibration cube) là một công cụ không thể thiếu để kiểm tra độ chính xác của máy in của bạn theo ba chiều. Sau khi in, bạn có thể đo từng cạnh bằng thước kẹp để đảm bảo chiều dài, chiều rộng và chiều cao khớp đúng. Nếu các phép đo không khớp, bạn thường có thể khắc phục bằng cách thay đổi cài đặt bước trên mỗi milimet (steps-per-millimeter) hoặc tốc độ dòng chảy (flow rate).
Độ sắc nét của các góc cạnh của khối cũng có thể cho bạn biết liệu máy in có vấn đề hay không. Nếu các góc bị bo tròn hoặc các đường lớp (layer lines) không đồng đều, bạn có thể cần siết chặt dây đai (belts) hoặc giảm cài đặt gia tốc (acceleration settings). Điều này sẽ giúp bạn đạt được hình học nhất quán và ngăn các bản in bị biến dạng khi trở nên lớn hơn hoặc phức tạp hơn.
Bằng cách thử nghiệm máy in với các khối có kích thước khác nhau, bạn có thể đảm bảo rằng nó vẫn chính xác ở các tỷ lệ lớn hơn. Nếu các khối nhỏ in tốt nhưng các khối lớn hơn thì không, có thể do máy in bị hao mòn, trục Z bị lệch, hoặc môi trường in quá nóng. Thường xuyên kiểm tra những điều này sẽ giúp bạn duy trì máy in để tạo ra các bản in đáng tin cậy và có thể lặp lại.
3. 3D Hubs Marvin: Nổi bật khả năng bắc cầu và chi tiết nhỏ
Marvin nổi tiếng với vòng móc khóa độc đáo và biểu tượng dập nổi nhỏ ở mặt trước. Đây là một mẫu kiểm tra tuyệt vời để kiểm tra cài đặt làm mát và bắc cầu của bạn. Điều chỉnh khả năng làm mát hoặc tốc độ bắc cầu nếu bạn thấy bất kỳ hiện tượng chảy xệ hoặc sợi rơi nào trong khu vực vòng lặp. Mẫu này cũng cho bạn biết ngay lập tức nếu bạn không rút dây (retracting) hoặc làm nóng sợi in đúng cách.
Phần đỉnh tròn của mẫu cũng giúp phát hiện các lỗi dạng vòng (ring artifacts) hoặc đùn không đều (uneven extrusion). Nếu bạn thấy các đường vân hoặc sự dịch chuyển ảnh hưởng đến bề mặt mịn của Marvin, hãy siết chặt dây đai hoặc điều chỉnh tốc độ slicer.
Giống như Benchy, Marvin có kích thước nhỏ nên bạn có thể in nhiều mẫu trong thời gian ngắn. Bạn có thể thử nghiệm các nhiệt độ đầu phun hoặc tốc độ in khác nhau trên các mẫu Marvin mà không tốn quá nhiều sợi in. Bạn sẽ biết các điều chỉnh hiệu chuẩn của mình đang hoạt động nếu bạn thấy sự cải thiện về khả năng bắc cầu, độ đồng đều của lớp và các chi tiết sắc nét.
4. Đồng hồ đo dung sai (Tolerance Gauge): Tiết lộ khe hở và điểm ma sát

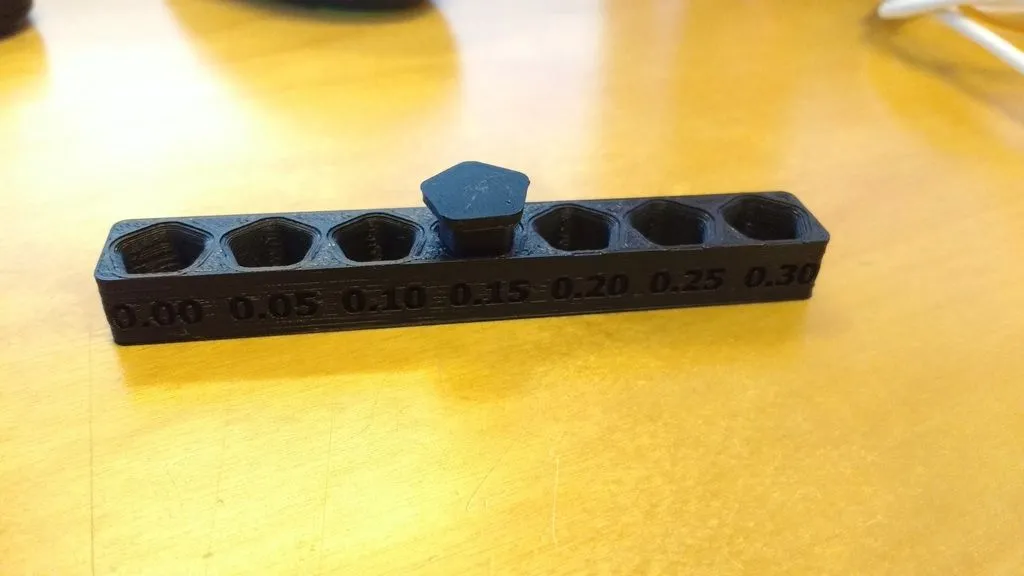

Mẫu đồng hồ đo dung sai để kiểm tra khe hở các chi tiết in 3D
Một đồng hồ đo dung sai là một bản in nhỏ với các chốt hoặc khe có kích thước khác nhau. Bằng cách kiểm tra xem chốt nào khớp với nhau dễ dàng và chốt nào không, bạn có thể tìm thấy cài đặt hoàn hảo cho máy in 3D của mình. Bằng cách này, bạn có thể đảm bảo các bộ phận của mình di chuyển trơn tru, không bị giãn nở quá mức, hoặc thậm chí chọn đúng loại sợi in.
Bạn có thể điều chỉnh cài đặt rút dây hoặc nhiệt độ nếu các bộ phận của bạn quá chặt. Nếu dung sai quá lỏng, bạn có thể thực hiện các thay đổi tương tự đối với cài đặt slicer của mình. Hãy chú ý đến bất kỳ vết lồi hoặc cục u nào trên các bộ phận của bạn, đặc biệt là ở nơi chúng tiếp xúc.
Nếu bạn thấy hiện tượng “râu” giữa các chốt, bạn có thể cần giảm nhiệt độ đầu phun hoặc tăng tốc độ di chuyển (travel speed). Nếu bạn không thể làm cho các bộ phận của mình di chuyển trơn tru với các khe hở chính xác, có thể đã đến lúc kiểm tra cài đặt của máy in.
5. Rồng khớp nối (Articulated Dragon): Xác nhận độ chính xác khớp nối tại chỗ
Bạn đã bao giờ thấy một bản in rồng khớp nối chưa? Chúng còn được gọi là “print-in-place” vì máy in 3D in tất cả các phân đoạn của nó liên tục. Các phân đoạn này có các khớp bản lề (hinged joints) có thể di chuyển sau khi bản in hoàn tất. Thiết kế này cực kỳ hữu ích trong việc tìm ra các vấn đề về rút dây (retraction issues). Nếu cài đặt rút dây bị sai, các khoảng trống nhỏ giữa các phân đoạn có thể bị lấp đầy bằng sợi in thừa. Vì vậy, nếu bạn nhận thấy bất kỳ khoảng trống nào, chỉ cần điều chỉnh khoảng cách hoặc tốc độ rút dây, và bạn sẽ ổn.
Ngoài ra, thân rồng có thể giúp xác định liệu việc cân bằng bàn in (bed leveling) có bị sai lệch hay không. Nếu một số khớp bản lề bị kẹt trong khi những khớp khác hoạt động, bề mặt bàn in có thể cao hơn một chút ở một phía. Vì vậy, hãy dành thời gian để cân bằng bàn in và đảm bảo mọi thứ đều trơn tru. Bằng cách này, mỗi phân đoạn có thể di chuyển như mong muốn, và bạn sẽ có một con rồng không chỉ đẹp mắt mà còn hoạt động tốt.
Nếu bạn nhận thấy hiện tượng “râu” hoặc các cục vật liệu giữa các phân đoạn, hãy xem xét kỹ hơn và thực hiện các điều chỉnh cần thiết. Bạn sẽ ngạc nhiên về việc con rồng của mình sẽ trông và hoạt động tốt hơn nhiều. Cuối cùng, bạn sẽ tìm thấy không chỉ rồng với các khớp nối như vậy: một số nhà thiết kế cũng tạo ra bộ xương khủng long, động vật hoang dã, và nhiều hơn nữa.
6. Tháp nhiệt độ (Temperature Tower): Tối ưu nhiệt độ đầu phun và hiệu suất

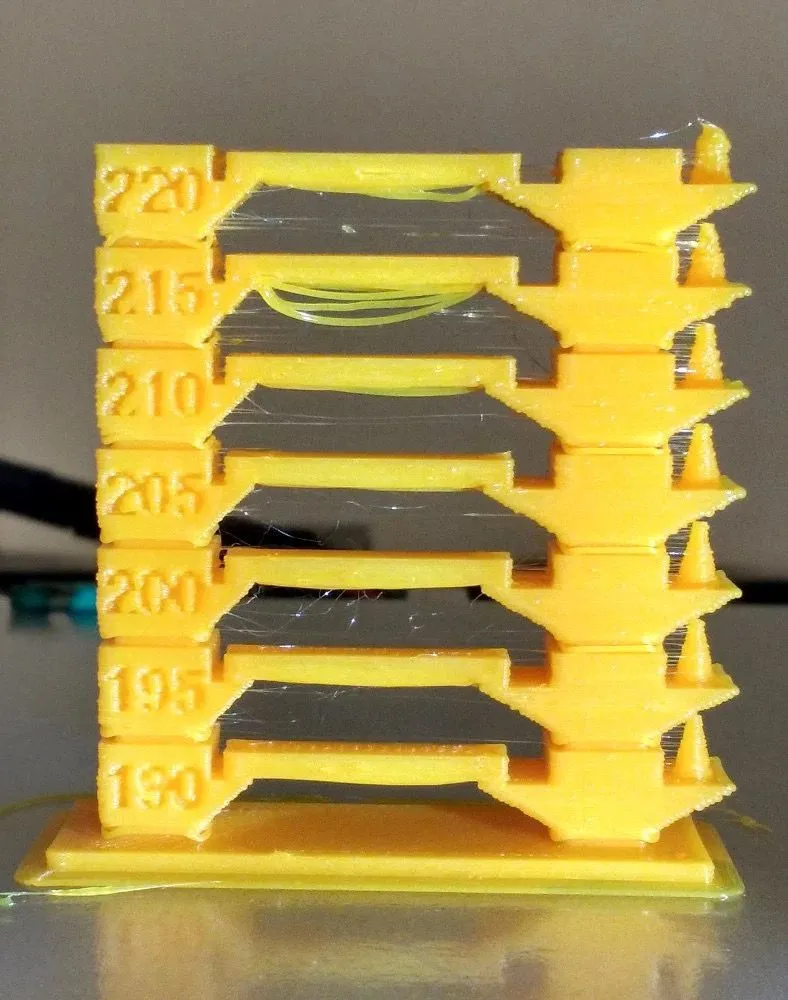

Mẫu tháp nhiệt độ giúp tối ưu nhiệt độ đầu phun cho filament
Một tháp nhiệt độ (temperature tower) cho phép bạn in các phần khác nhau ở các nhiệt độ khác nhau. Bạn có thể tìm thấy phạm vi nhiệt độ hoàn hảo cho sợi in của mình bằng cách xem phần nào trông đẹp nhất. Nếu quá nóng, sợi in có thể không bám dính tốt hoặc chuyển sang màu lạ. Nếu quá lạnh, sợi in có thể không ra hết hoặc không bám vào bàn in.
Hãy quan sát cách sợi in kết nối với nhau ở mỗi nhiệt độ. Nếu có ít hiện tượng “râu” hơn ở một điểm nhất định, đó có thể là nhiệt độ tốt nhất. Bạn cũng có thể thay đổi tốc độ quạt để cải thiện quá trình. Một số vật liệu cần làm mát nhiều hơn ở nhiệt độ cao hơn.
Xem xét cách mỗi phần tách ra khỏi các cấu trúc hỗ trợ và liệu nó có bị cong vênh gần đáy hay không. Ngay cả một sự thay đổi nhỏ về nhiệt độ cũng có thể ảnh hưởng đến khả năng bám dính và co ngót của sợi in. Khi bạn tìm thấy nhiệt độ hoàn hảo, bạn có thể in những thứ mượt mà hơn và không cần phải liên tục thử các cài đặt khác nhau.
7. Mẫu All-in-One: Kết hợp nhiều tính năng khó
Bản in hiệu chuẩn All-in-One là một công cụ đáng tin cậy giải quyết tất cả các thách thức của máy in của bạn. Nó bao gồm các bài kiểm tra vùng vươn (overhang tests), các cột nhỏ (small pillars), các khoảng bắc cầu (bridging spans), và thậm chí cả khắc văn bản nổi (text embossing), tất cả chỉ trong một lần in. Bằng cách này, bạn không lãng phí sợi in mà vẫn có được cái nhìn rõ ràng về cách máy in của bạn được hiệu chuẩn. Bạn có thể nhanh chóng phát hiện các khu vực cần chú ý, như các vùng vươn dốc.
Bạn cũng có thể so sánh các phần khác nhau của cùng một bản in để xem tốc độ quạt hoặc nhiệt độ in ảnh hưởng đến từng tính năng như thế nào. Nếu các cột trông đẹp nhưng hiện tượng “râu” là một vấn đề, bạn sẽ biết chính xác cần khắc phục điều gì. Sau khi thay đổi cài đặt slicer, hãy in lại cùng một tệp và quan sát sự cải thiện.
Mẫu này cho phép bạn kiểm tra nhiều thứ cùng lúc, giúp việc tinh chỉnh máy in của bạn dễ dàng hơn. Bạn có thể chỉ cần hai hoặc ba lần điều chỉnh để có được kết quả hoàn hảo cho mỗi tính năng. Bạn có thể tự tin xử lý các thiết kế phức tạp hơn khi bạn đã có một bản in all-in-one hoàn hảo.
8. Mẫu ếch cây (Tree Frog): Kiểm tra đường cong và overhang

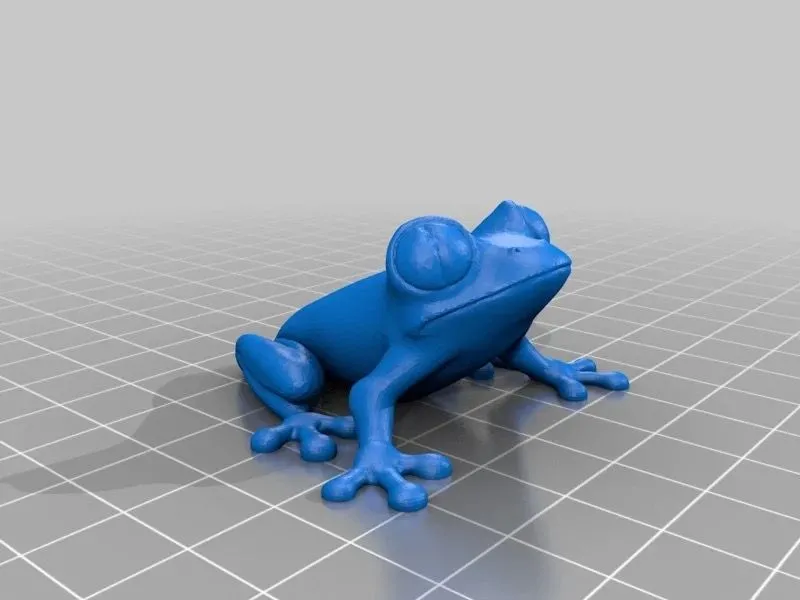

Mẫu ếch cây để kiểm tra đường cong và vùng overhang trong in 3D
Mẫu ếch cây là một cách tuyệt vời để phát hiện bất kỳ vấn đề nào với vùng vươn (overhang) hoặc bắc cầu (bridging). Bề mặt tròn và các chân góc cạnh của con ếch có thể nhanh chóng cho thấy nếu có bất kỳ lớp nào bị chảy xệ hoặc vấn đề về rút dây (retraction issues). Hãy chú ý kỹ đến các chuyển tiếp giữa các phần cong; bạn có thể tìm thấy bất kỳ vấn đề rút dây nào.
Nếu các chi của bạn mịn màng, máy in của bạn có thể xử lý các thay đổi hướng mà không để lại các đường nối. Tuy nhiên, nếu bạn nhận thấy các cục vật liệu dọc theo các cạnh cong, bạn có thể cần điều chỉnh cài đặt gia tốc (acceleration) và giật (jerk). Việc tinh chỉnh các cài đặt này sẽ đảm bảo các đường lớp nhất quán và ngăn ngừa sự dịch chuyển đột ngột trong quá trình in.
Hình dáng thân thiện này cũng kiểm tra độ bám dính nơi các ngón chân nhỏ chạm vào bề mặt bàn in. Nếu một số ngón chân bị nhấc lên hoặc cong vênh, bạn có thể cần điều chỉnh nhiệt độ bàn in hoặc thêm vành (brim). Bằng cách có được một bản in ếch cây cân đối, bạn sẽ biết mình có khả năng kiểm soát tốt hình học cong, độ bám dính bàn in và các vùng vươn vừa phải.
9. Bulbasaur Low-poly: Nổi bật góc cạnh và đường biên

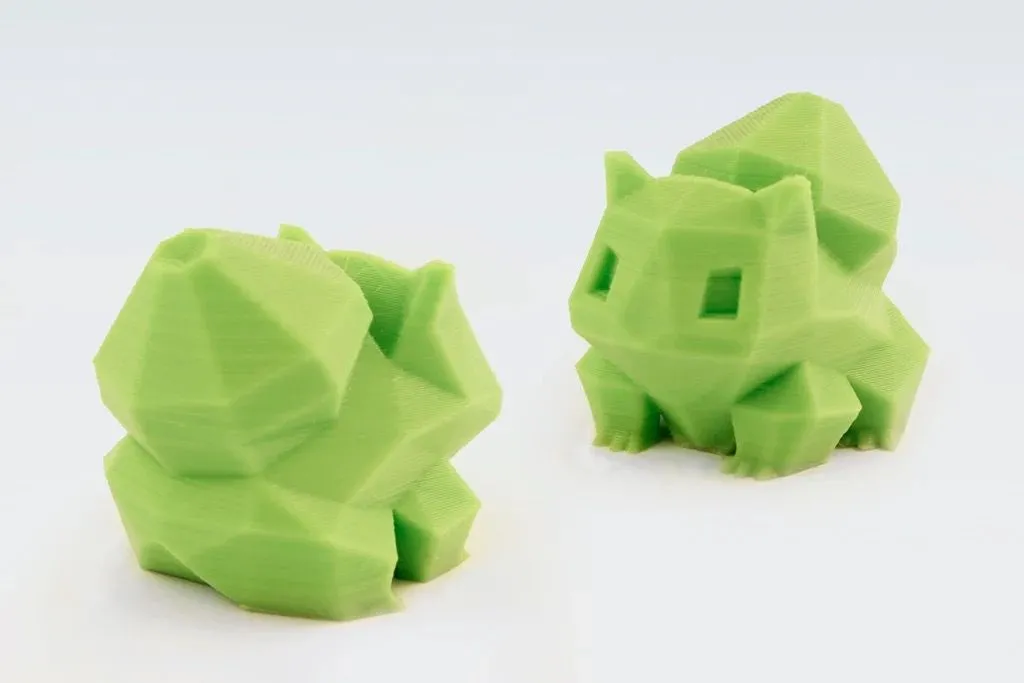

Mẫu Bulbasaur low-poly kiểm tra khả năng in góc cạnh và đường biên sắc nét
Một hình ảnh low-poly như Bulbasaur có thiết kế đa diện hoàn hảo để kiểm tra xem máy in của bạn có thể sao chép chính xác các bề mặt góc cạnh hay không. Mỗi mặt phải trông sắc nét và rõ ràng, không có cạnh mờ hoặc sợi in thừa. Bạn có thể thay đổi tốc độ dòng chảy (flow rate) và tốc độ in để cải thiện chi tiết nếu bạn thấy bất kỳ đường vân nào.
Một điều cần thiết khác cần xem xét là liệu máy in có in nhất quán trên các bề mặt phẳng hay không. Những điều nhỏ như sọc (banding) hoặc các vết sần (zits) có thể có nghĩa là cần điều chỉnh cài đặt rút dây (retraction settings) hoặc hệ số đùn (extrusion multiplier). Nếu bạn làm điều đó, bạn có thể loại bỏ các khuyết điểm và giữ được các đường đa giác sắc nét của hình ảnh.
Mẫu này cũng cho thấy nơi các lớp gặp nhau ở các góc sắc nét. Nếu các mặt phẳng đáng lẽ phải gặp nhau một cách mượt mà lại có các bậc hoặc khoảng trống rõ ràng, có thể do độ căng dây đai (belt tension) hoặc độ rơ cơ học trong khung máy bị lệch. Nếu bạn thấy những chuyển tiếp này, bạn có thể sửa chữa bất kỳ bộ phận nào bị lung lay trước khi in bất cứ thứ gì phức tạp hơn.
Nơi Tìm Các Mẫu Test Máy In 3D Này
Bạn có thể tìm thấy nhiều bản chỉnh sửa (remixes) và biến thể của tất cả các mẫu test máy in 3D này. Nếu bạn muốn các mẫu cụ thể được phác thảo ở trên, đây là danh sách tiện dụng của tất cả chúng, kèm theo các liên kết.
| Mẫu Test Máy In 3D | Liên kết |
|---|---|
| Cali Cat | https://www.thingiverse.com/thing:1545913 |
| XYZ Cube | https://www.thingiverse.com/thing:1278865 |
| 3D Hubs Marvin | https://www.thingiverse.com/thing:215703 |
| Tolerance Gauge | https://www.thingiverse.com/thing:2358017 |
| Articulated Dragon | https://www.thingiverse.com/thing:5337105 |
| Temperature Tower | https://www.thingiverse.com/thing:2615842 |
| All-in-One Calibration Test | https://www.thingiverse.com/thing:2656594 |
| Treefrog model | https://www.thingiverse.com/thing:18479 |
| Low-poly Bulbasaur | https://www.thingiverse.com/thing:327753 |
Tận Dụng Các Mẫu Test Này Để Nâng Cao Kỹ Năng In 3D Của Bạn
Thay vì chỉ sử dụng một đối tượng test duy nhất, việc in nhiều mẫu khác nhau có thể giúp bạn khắc phục sự cố máy in 3D. Mỗi thiết kế đưa ra manh mối về các vấn đề có thể xảy ra như sự cố rút dây, lỗi in, hoặc sai lệch cơ học. Bạn có thể sử dụng những manh mối này để thay đổi cài đặt slicer hoặc phần cứng nhằm đảm bảo bản in của bạn tốt hơn và đáng tin cậy hơn.
Sử dụng các đối tượng test khác nhau cũng làm cho quá trình trở nên thú vị hơn vì bạn có thể ngay lập tức thấy máy in của mình hoạt động như thế nào trong các lĩnh vực khác nhau. Kinh nghiệm với dung sai chặt chẽ và các bề mặt cong này giúp bạn tự tin hơn khi thực hiện các dự án phức tạp hơn trong tương lai. Hãy tiếp tục thử nghiệm với các mẫu này và thực hiện các thay đổi khi cần, và máy in 3D của bạn sẽ luôn sẵn sàng cho bất cứ điều gì bạn đưa ra! Hãy chia sẻ kinh nghiệm của bạn về việc sử dụng các mẫu test này và kết quả mà bạn đạt được!
